ASX系列是功能齊全,范圍從1.5kVA至12kVA的單相和三相交流電源,帶有手動或可編程控制。低成本效益和完全可編程的基本頻率轉換和先進的交流電源干擾測試應用。
ASX系列交流電源
的詳細介紹
ASX系列是高性能開關式交流電源,輸出容量范圍從1.5kVA至12kVA。同時提供了單相和三相輸出的型號。公司對該設備進行了適當的設計,其額定輸出值根據輸入電源,輸出電壓,功率因素和溫度進行綜合所決定。
ASX系列是運用先進高頻脈寬調制技術的變頻電源,具有散熱佳、低噪音和高效率等特點。

具有可選的變壓器模型耦合輸出電壓范圍

備注

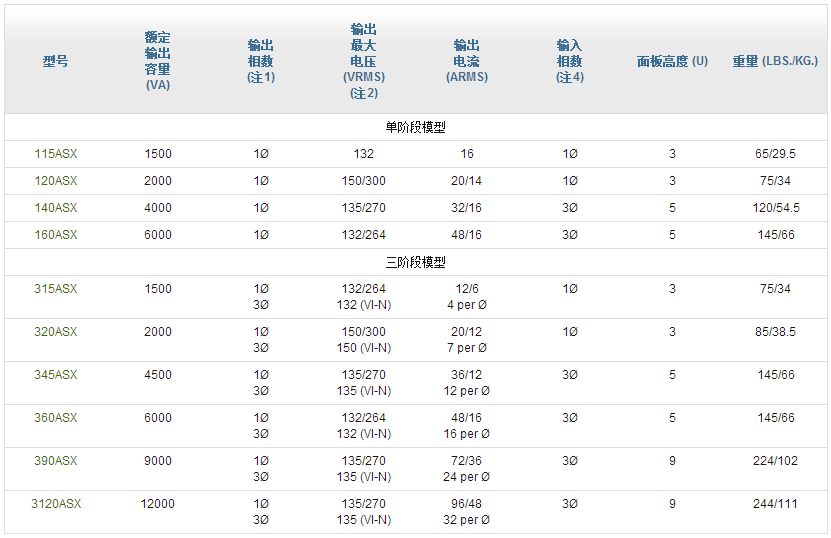

注1.所有單相輸出的設備均具有分相輸出能力(115ASX 除外),所有三相輸出設備均具有單相和三相以及分相輸出能力。輸出電壓范圍以及單相/三相的切換可通過前面板或程控進行選擇。
注2.表列出的是標準機型的輸出電壓范圍。最大輸出電壓是指在額定輸入電壓范圍內滿載且直接耦合輸出情況下所能輸出的最大電壓值,其它輸出電壓范圍可通過可選變壓器模組來獲得。
注3.能承受的最大脈沖電流。
注4.單相輸入電壓可為 100、110、120、208、200、220、240 VAC ±10%。三相輸入電壓可為 208、220、240、380、416± 10% 。(輸入電壓可以選擇為480V輸入或400Hz頻率輸入,但需要額外付費。)

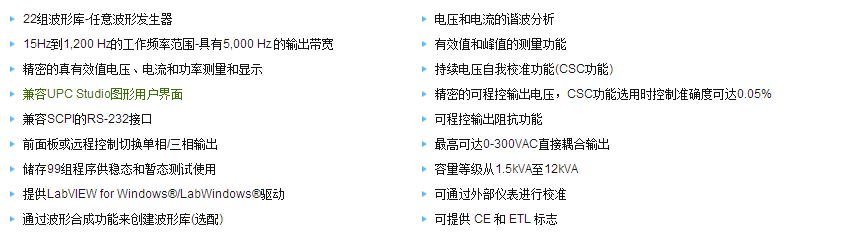

產品應用特點

設計提供了對交流電源的完全控制
所有ASX系列的交流電源可以配備一個數字式可程控控制器或手動控制器。
單相的交流電源可提供0-135VAC或0-270VAC的電壓輸出。三相的交流電源可自由切換三相或單相輸出電壓形式。
ASX系列的交流電源可通過前面板或遠程控制選擇使用直接耦合或變壓器耦合輸出。
所有的功能操作均可通過前面板或遠程的RS-232或IEEE488.2/SCPI BUS來進行控制??商峁㎜abVIEW for Windows? 和 LabWindows?裝置的驅動。
ASX系列操作功能特點
持續電壓自我校準功能
這個功能對于交流輸出電壓提供了額外的精準度。當開啟時,精確度可以達到電源內部電壓計為參考的±0.1%。
可程控動態輸出阻抗(選配)
這個功能使操作者能夠對交流電源機的輸出阻抗進行動態的控制。使用輸出電流作為輸出電壓電路中的反饋信號,正負向的阻抗都可以進行編輯。使用這個控制模擬并補償了高峰值電流,失真,或在輸出電壓±10%內變壓器損耗。
該功能產生了正、負或零輸出阻抗(Zo):
補償了線路失真和變壓器所引起的損耗
仿真電源緩升以供產品測試使用,補償范圍為輸出電壓的±10%。
波形庫
多達22個不同的波形可以被存儲在波形庫中,為了作為穩定或暫態程序的一部分或在任何輸出相位中作為暫態測試程序的一部分用于替換。存儲位置為1的波形庫是一個不可編輯的高解析度的正弦波波形。存儲位置為2-22的波形庫可以被編輯且可以任意替換。對于使用了可程控控制器UPC的電源而言,波形庫可以無限量地存儲在電腦中。
波形編輯
全功能的波形編輯器允許在時域和頻域上對已存儲的波形進行修改。通過這種方法可以快速的產生突波、跌落、陷波以及其他形式的波形。因此修改后的波形可供穩態或暫態程序使用。
波形分析(UPC1/3的可選功能)
提供電壓或電流波形的諧波含量分析,并以圖形或數字的方式顯示。各次諧波的數據以百分比方式顯示,總的諧波失真、總的奇次諧波失真以及總的偶次諧波失真也以百分比方式顯示。
波形合成(UPC1/3的可選功能)
提供簡單快速的交流諧波失真波形的測試能力。通過輸入基波的2到51次諧波的失真率以及相位角度,即可輕松實現該功能。
以時間為基準的暫態響應
可在指定的時間區域內創(chuàng )建并執行暫態響應以改變輸出電壓、輸出頻率以及輸出波形。
以周期為基準的暫態響應
可在指定第1到100周期內創(chuàng )建并執行暫態響應以改變輸出電壓、輸出頻率以及輸出波形。
應用
交流測試電源
裝配有強大功能的微處理器的ASX系列交流電源可用來構建一個完整的綜合測試系統。它可以提供多種電源測試條件給待測設備并且可以測量分析所輸出的性能參數。
頻率/電壓轉換
ASX系列交流電源在15至1,200Hz頻率范圍內能提供穩定的交流電壓輸出。最大可達600VAC。輸出頻率通過石英晶振進行獲取的。
相位切換
具有單相和三相輸出能力,ASX系列交流電源能實現單相到三相或三相到單相的任意相位切換。
控制器選擇向導
ASX系列可以使用四種控制器型號。其中包括單相和三相的型號用于手動和可編程控制。
UPC-1M, 單相手動控制, 15 Hz 到 1,200 Hz
UPC-3EM, 三相手動控制, 15 Hz 到 1,200 Hz
UPC-1, 單相可程控控制, 15 Hz 到 1,200 Hz
UPC-3E,三相可程控控制, 15 Hz 到 1,200Hz
所有控制器都可通過前面板進行手動操作??沙炭乜刂破骺赏ㄟ^(guò)前面板或遠程接口進行控制。RS232為標配接口,IEEE488.2為選配接口。
電源規格
輸出頻率
15至1,200Hz滿功率
輸入電源穩壓率:
在±10%輸入電壓變化情況下小于0.1%
負載穩壓率:
0.25% (15至400Hz);0.50%(400至1,200Hz)。小于0.1% (CSC ON)。
輸出失真率:
0.25%THD(15至200Hz),0.5%THD(200至1,200Hz)。
紋波和噪音:
-66 dB
響應時間:
10-90%負載作步階變化時典型值為60μsec。
機構規格
所有型號都以19英寸機架式設計。容量在4000VA以上的配有把手便于搬運。
安裝:
標準的19英寸機架式。所有的型號皆可選購滑軌。
高度:
面板高度請參照型號表.
深度:
從前面板到后面板的距離,包括連接器,把手和電纜的距離不超過24英寸。
散熱:
從前面或側面進風,從后面出風的強制風冷方式散熱,使用溫控調速風扇可以降低噪音,延長電風扇壽命。
提高輸出電壓范圍(變壓器模組選配)

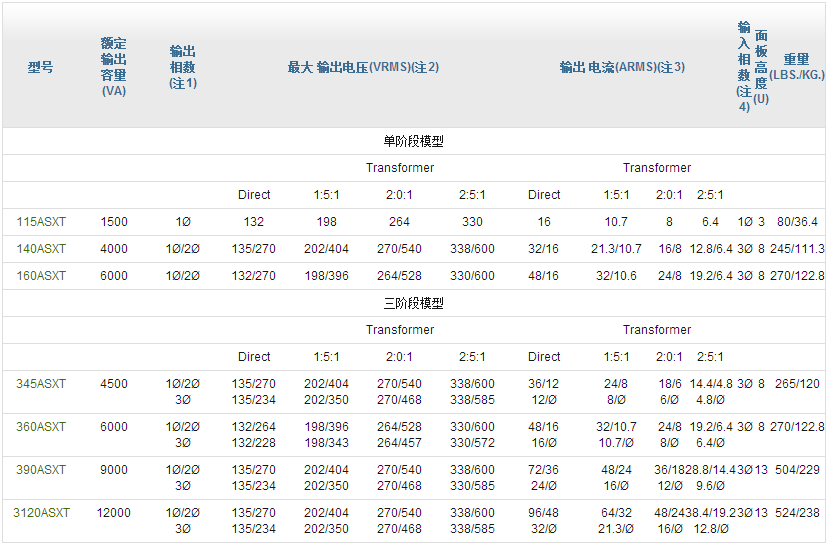

ASX系列交流電源可以選配輸出變壓器來提高輸出電壓范圍??赏ㄟ^(guò)前面板或遠程指令改變直接耦合或變壓器耦合輸出范圍。變壓器耦合輸出條件下標準輸出頻率范圍是45到1,200 Hz 。標準變壓器輸出比率為1.5:1、2.0:1和2.5:1。變壓器輸出是由內置或外置的變壓器模組實現的。如需更多的、特殊的輸出電壓范圍信息請聯絡(luò )本公司。
UPC控制器規格
最新的太平洋電源家族的UPC控制器有UPC-1M、 UPC-3EM、UPC-1 和 UPC-3E。UPC控制器是ASX系列交流電源中的一個模塊化組件,它可以實現從單相到三相以及從手動控制到程控控制的任意設定。下表列出了各種UPC控制器類型的關鍵性能。
所有的UPC控制器均具有精密的測量功能,同時配備了160字符的LCD顯示器,加上30鍵的前面板控制,使得控制器功能更加強大更具親和力。
UPC-1與UPC-3E控制器可附加RS-232或GPIB的遠程控制接口,其兼容SCPI的指令架構。串口的RS-232接口可以工作到38.4kB/s,GPIB與IEEE-488.2兼容。
頻率:
范圍:15至1,200 Hz。分辨率: 4 位有效數字, 如: 50.00, 400.0 等。 精確度: ±0.01%
輸出電壓(直接耦合):
范圍:可程控控制, 0-Vmax, 以0.1V電壓步階變化。精確度:在執行電壓持續自我校準時,輸出電壓精準度為機器上電壓量測值的±50mVAC(0.05%)
相位角:
針對UPC-3E控制器,相位B和C相對于相位A的相位角,可以從0-359°以1° ± 0.5°的增加量進行編輯。
程控電流限制:
UPC-1與UPC-3E控制器提供了可編輯的限流功能。編輯范圍為零至峰值電流,即電源的最大電流值。
電壓表:
范圍: 0到354VL-N,0到708VL-L
分辨率: 0.10VAC(前面板),0.001VAC(遠程)
精確度: ±0.2%(范圍值+校準參考值)
電流表:
范圍: 系統額定電流的300%
分辨率: 0.01VAC(前面板),0.001VAC(遠程)
精確度: ±0.2%(范圍值+校準參考值)
功率表:
范圍: 以電流表范圍為基準
分辨率: 1.0W或VA(前面板或遠程)
功率因數:
計算并顯示到三位有效數字。
將交流電源擴充到自動測試系統中
太平洋電源公司的智能交流電源使得工程師可以通過使用LabVIEW for Windows?或LabWindows?使其需要的測試簡單地進行自動化測試操作。許多虛擬設備都適用于太平洋電源公司的ASX系列交流電源。
